翼闸门禁系统标准工程方案

1、概述

翼闸又叫挡闸是人流通道的控制设备。用于人员出、入口需要进行控制的地方,如饭堂、宾馆、博物馆、体育馆、俱乐部、地铁、车站、码头等场所。翼闸的使用可以使人流有序的通过通道。
翼闸与IC卡读写器结合,便构成智能翼闸;智能翼闸与计算机、门禁考勤收费管理软件结合,构成智能翼闸综合管理系统,可以实现门禁、考勤、限流等功能,还有收费功能。

2、系统结构

万邦智能翼闸管理系统主要由计算机/打印机、智能读卡部分、智能翼闸、智能卡及管理软件等组成。计算机与智能翼闸之间采用RS485总线结构通讯,通讯距离可达1.2KM,单台计算机可接多台智能翼闸。智能翼闸,既可联网运行,又可脱机运行。


3、通道翼闸系统优势

通道翼闸智能管理系统是采用非接触式智能技术,研制开发的智能系统,与其它系统相比较,其优势在于:
(1) 智能卡:系统采用非接触式智能射频卡,成功的解决了一卡多用、保密、无磨损、操作简便等问题,大大提高了系统的实用性。
(2) 扩容方便:计算机与智能翼闸采用RS485总线通讯,因此扩容方便。即当安装了相应的控制系统后,根据需要,若须增加智能翼闸数量,硬件仅须增加相应的智能翼闸,软件对新增设备进行设置即可。
(3) 脱机运行:智能翼闸不仅可与计算机连网运行,而且还可以脱机工作。智能翼闸根据系统下载的参数,自动判断用户卡是否有效,决定是否开闸,并把开闸记录存于存储器中。
(4) 可随意配用智能读卡部分,人过后通过红外感应复位;
(5) 控制主办带有RS485通讯接口,可扩展成通过软件直接控制翼闸工作,便于大型通道系统集中统一管理和控制。
(6) 可扩展计数功能,通过外接条屏显示可方便管理人流量。

4、系统功能特点

l 方便快捷:读卡进出,一挥而就。用授权的IC卡,在智能翼闸读写器前一晃,即可完成翼闸开闸放行及收费记录工作,读卡无方向性,读写时间0.1秒,方便快捷。
l 安全保密:IC卡与IC卡读写器之间通信,采用三重认证技术相互确认,数码技术、密钥算法,授权发行,即IC卡仅能在本系统适用,安全保密。
l 可靠性:IC卡射频感应,稳定可靠,自身具判断、思考能力。
l 灵活性:系统可灵活设置进出管制人员权限、时间段控制、持卡人的有效性及黑名单挂失、增加卡等功能。
l 多用性:通过授权,用户卡可用于停车、考勤、门禁、巡更、消费等“一卡通”管理,轻松实现一卡多用。
l 简单性:安装容易、接线简单,软件全中文界面,操作方便。

5、硬件介绍

5.1、智能读卡部分


智能读卡部分主要由:射频读卡器、控制器组成,主要起读取用户卡的信息,辨别卡的合法性,同时发出是否开闸的指令。
5.1.1读写器的主要技术指标
l  CPU:AT89C52,8K EEPROM
l  射频载设频率:13.56MHz
l  射频卡读写操作有效范围:100mm
l  通讯接口:标准485接口/标准232接口
l  数据传输率:9600 bit/s
l  访问射频卡通讯速率:106K bit/s
l  单电源供电12V
l
安全性:三次相互认证(ISO/IEC DIS9798-2)通讯过程中所有数据均加密,以防止信号截取传输密码,写保护
l  典型处理时间:典型交易过程<100ms
l  工作温度:-15℃~+70℃
l  环境湿度:10%~90%
l  卡片处息容量:8K bit
l  支持C语言、WINDOWS、FOXPRO等低层函数库调用
5.1.2控制器主要技术指标

采用门禁控制主机可控制单向或双向读卡通行,参数功能如下:
Ø  可接2个读卡器(兼容HID、Motorola等各种品牌的标准Wiegand-26格式读卡器)
Ø  可控制两个门的单进或一个门的进出控制,可实现反潜回功能
Ø  二组电锁继电器及一组报警电平信号输出
Ø  出门按钮受时区控制
Ø  管理3000张有效卡,脱机存储10000条出入记录
Ø  具有门无故开启报警、门开延时报警功能,脱机可存储100条报警记录
Ø  可设16种时区、每个时区按周计划设置、每天最多可设四个时段
Ø  定时自动开/关门、遥控开/关门
Ø  RS485通讯,19200bps,最多可接64个控制器(128个可选)
Ø  通过不同的应用软件,可兼做考勤机、巡更控制器
Ø  外形小巧美观,带通讯及电源指示灯
Ø  插拔式接线座,安装方便

5.2、智能卡

智能卡大致可分为:ID、IC卡两大类;根据不同的功能要求可选配不同的卡。
智能可读写IC卡的电气是部分由天线和控制部分CPU组成(用PVC封装)。卡片的天线是只有几组绕线的线圈封装在卡片中,卡片内有一个高速(106KB波特率)的接口,16个控制单元读写器向卡发一组固定频率的电磁波,卡片内有一个LC串联谐振电路,其频率与读写器发射的频率相同,在电磁波的激励下,LC谐振电路产生共振,从而使电容内有了电荷。在这个电容的另一端,接有一个单向导通的电子泵,将电容内的电荷送到另一电容内储存,当所积累的电荷达到一定电压时,此电容可做为电源为其它电路提供工作电压,将卡内数据发射出去或接取读写器的数据。


智能一卡通管理系统所采用的IC/ID卡为非接触式智能卡,根据系统中卡的不同权限和作用,可将卡分为以下几类:
l  系统授权卡
系统授权卡由系统制造商提供,随翼闸管理系统发行,在系统中拥有最高权限,供高级管理人员进入系统登录使用。在使用系统授权卡进入系统后,可执行系统参数设定、系统初始化等所有功能,同时可发行操作卡。
l  系统操作卡
系统操作卡为一般管理人员上机操作进入系统的凭证,可以执行授权的功能,管理该系统的日常工作。
l  员工卡
员工卡为普通人员使用,用于普通人员开启智能翼闸,进行考勤或在食堂就餐等.

5.3、智能翼闸

1、 设备简介
智能翼闸(挡闸)是主要针对人员通道进行智能管理的高科技产品,是智能三辊闸和摆闸的升级产品,该产品加工精细、功能齐全、档次高,速度快,主要用于高档小区、智能大厦、宾馆、地铁、码头、会所等高档场所。
该设备将机械、电子、微处理器控制及各种身份识别技术有机地融为一体,方便兼容IC卡、ID卡、条码卡、指纹等读卡识别设备的使用,通过选配各种身份识别系统设备和采用性能可靠的安全保护装置、报警装置、方向指示等,协调实现对通道智能化控制与管理等。
2、 主要功能及特点
2.1标准产品功能特点:
1)具有故障自检和报警提示功能,方便用户维护及使用;
2)通过主控板上的内置小按盘,可编程设备的运行状态;
3)防夹功能,在摆臂复位的过程中遇阻时,自动反弹或在规定的时间内电机自动停止工作,且力度很小;
4)声、光报警功能:含非法闯入、尾随报警;
5)防冲功能,在没有接收到开闸信号时,摆臂自动锁死;
6)伸缩臂同步功能;
7)具有自动复位功能,开闸后,在规定的时间内未通行时,系统将自动取消用户的此次通行的权限,标准为开启后5秒自动复位;
8)断电后通道自动敞开,上电自动闭合;
9) 可与多种读卡设备相挂接,接收继电器开关信号工作;
10)可单向或双向控制人员进出;
11)可直接通过管理计算机实现远程控制与管理;
2.2可扩展功能:
1)计数功能;
2)机箱加长,伸缩臂材料选择。
3、

主要结构和配置
◇标准机箱 2个
◇伸缩臂 2个
◇主控制板 2块
◇变压器 4个
◇电机 2个
◇机芯及传动部分 2套
◇红外对射 4对
◇报警器(灯) 2个
◇方向指示板 6块
4、  标准技术参数
◇机箱尺寸: 1400长*300宽*1000高(MM)
◇伸缩臂长: 280mm
◇重量: 140Kg
◇机箱材料: 国产标准304号不锈钢,厚度1.5MM
◇电源电压: AC220±10% V,50HZ
◇驱动电机: 直流有刷电机(200W/24V)
◇输入接口: 继电器开关信号或12V电平信号或脉宽>100ms的12V脉冲信号,驱动电流>10mA
◇正常使用寿命:300万次
◇通信接口: RS485标准
◇LED指示灯:6个
◇读卡窗: 4个
◇检修口:4个
◇通行速度:30-40人/分钟
◇闸门开、关时间: 1秒
◇上电后进入通行状态所需时间: 3秒
◇出现故障后的自动复位时间:10秒
◇工作环境:   室内、室外(架雨棚)     温度:-10℃—— 50℃         相对湿度:≤90%,不凝露

5.3.1分类
万邦智能全自动翼闸的外表面均为高级不锈钢材料,按其外形来分,可分为圆角和斜角两种。
5.3.2组成
桥式圆角翼闸和桥式斜角翼闸只是其外观形状不同,其原理及组成部分基本相同。它主要标准机箱、主控制板、挡臂、机芯传动部分、变压器及电机部分组成。如果再配上智能IC卡读写器,则为全自动智能翼闸。
5.3.3基本原理:
全自动智能翼闸由单片机控制,配套、安装智能IC卡阅读器,读写时,读写模块自动识别IC卡的身份、有效日期、储值量等信息,通过双向读写,确认有效,则信号显示准予进出,同时卡上信息与通行记录存入单片机中,该信息可通过通信线直接输入计算机。

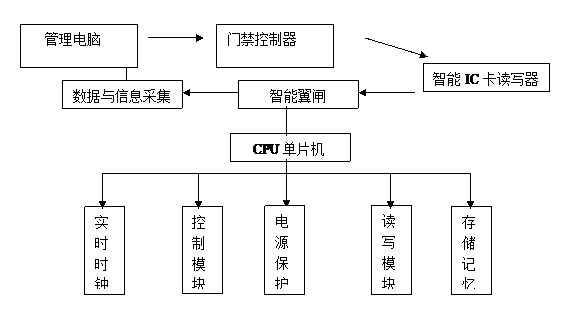

5.4系统工作流程
