一、前言
1．雷电的形成
雷电是由空中两块不同极性区域之间放电而产生的，通常产生于两个雷雨云团之间，或是一个云团与地面之间。闪电也许会传播数公里之远，在不断地向地面跃进时发展，并产生一个高度电离的通道。一旦到达地面，就产生真正的闪电或者回击。一股几十千安培的电流会通过电离通道从地面返回云层或从云层直达地面。
2．直击雷
带电云层与大地上某处发生迅猛的放电现象，在放电的瞬间，会产生一股峰值在1000到100,000安培的脉冲电流，它的上升时间约为一微秒。虽然直击雷的能量巨大，但由于遭受雷电直接袭击的范围通常很小，传统安装于建筑物顶上的富兰克林避雷针将放电电流引导到大地，实践证明，对建筑物设施的保护，避雷针是经济和有效的。
但是，当雷电击中室外传输电源导线或者其他信号线、电话线上时，一个瞬时雷电冲击波会沿着导线向与其相连的设备前行，损害相连的电器设备，并可能击穿绝缘，危及人身安全，或者产生电弧、电火花引起火灾。
3．雷电电磁辐射（LEMP）
当闪电从几公里高处的云层向地面或云层向云层泄放几十千安培的脉冲电流时，它会在周围产生强大的电磁场，我们称之为雷电电磁脉冲（LEMP），它会使附近的线路和设备产生很高的感应电压。
研究证明当LEMP达到0.07高斯时，计算机元件会发生暂时性失效；当LEMP达到2.4高斯时，计算机元件会发生永久性损坏。
4．地电位反击
闪电电流击向地面时，或直击雷击中避雷针，通过引下线，雷电流被引入防雷地网（结构地网），由于土壤本身有一定的电阻率，防雷地网有一定的电阻值（≤4Ω），结果使局部地电位上升，有可能产生瞬时几十万伏的高压，通过微电子设备的交流工作接地线向微电子设备的独立直流地反击，造成设备严重损坏。
另外，带电云层由于静电感应作用，使地面局部带上异种电荷。当雷击放电后，云层带电迅速消失，而地面某些范围由于散流电阻大，以至出现局部高电压，同样会通过接地线向电子设备的独立直流地反击，损坏设备。
5．操作过电压
当电流在导体上流动时，会因电感磁场而储存能量，所以大负载（特别是电感性大负载）电器设备开关时，便会产生瞬时过电压。
据CCITT测试，一般电源线上的感应电流在3KA左右，感应电压不超过6KV，在数据/信号线及电话线上，感应电压一般在5KV左右。
6．雷电和操作过电压造成的后果
1）.设备损坏，人员伤亡。
2）.设备或元器件寿命降低。
3）.传输或储存的信号或数据受到干扰或丢失，甚至使电子设备产生误动作或暂时瘫痪。
4）.造成系统整个停顿。
二、现代防雷技术基本措施
对于最大多数情况下，保护建筑物及其内部设备和人员的现代防雷技术基本措施如下：
1.Bonding搭接即把建筑物结构内各种金属物(包括天线灯架，广告牌，装饰物，结构件，接闪器，地网等等)焊接起来，以保证等电位，人在同一电位上，无触电之忧。
2.Conducting传导避雷针高端吸引闪电，把雷电的强大电流传导到大地中去。
3.Dividing分流从室外来的导线（包括电力电源线、电话线、信号线等）都要并联避雷器接至地线，将循导线传入的过电压，在避雷器处短接入地，保护了设备和人员。
4.Grounding接地将雷电能量泄放入地。
5.Shielding屏蔽用金属网、箔、壳、管等导体把重点对象包围，形成一个“法拉第笼”，将闪电的脉冲电磁场阻隔起来。
运用以上五种基本措施形成一个有机联系的整体防卫体系，全面实施才能达到万无一失的效果。
三、防雷技术简介
机房内集中了大量的微电子设备,而这些设备内部结构高度集成化(VLSI芯片),从而造成设备耐过电压、过电流的水平下降，对雷电（包括感应雷及操作过电压）浪涌的承受能力下降。感应雷侵入机房及计算机网络系统的途径主要有四个方面：交流电源380V、220V电源线引入；信号传输通道引入；地电位反击以及空间雷闪电磁脉冲（LEMP）等。为了确保机房设备及电脑网络系统稳定可靠运行，以及保证机房工作人员有一个安全的工作环境，根据我国及国际有关规定，对本机房提出以下防雷方案。
1．供配电系统防雷
1.1 电源系统防雷措施

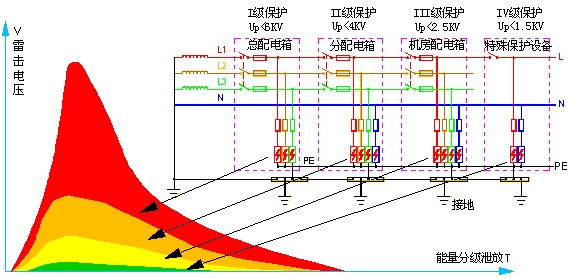

根据国际标准IEC1312-2规定，电源系统必须采用不少于三级的分流限压措施。在合理的避雷器和设备的配置下，只有三级防雷才能保证设备上的残压小于电源设备耐压试验值。

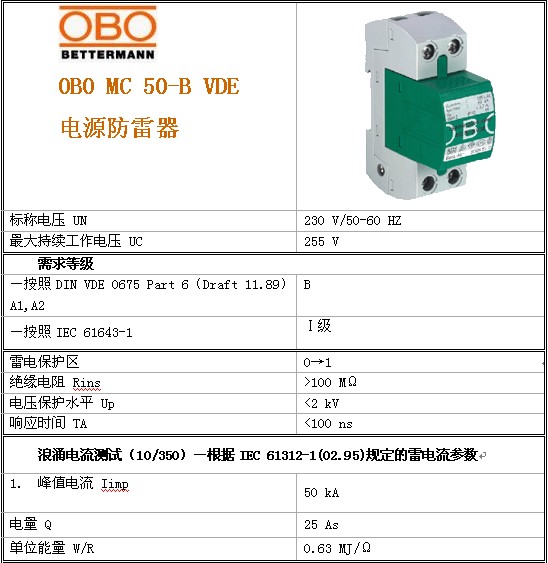

1）机房电源总开关加装OBOMC50B50KA/10/350us电源避雷器作为电源第一级保护。
2）UPS进线端加装OBOV25-B/460KA/8/20us三相四模块电源避雷器作为电源第二级保护。
3）服务器、交换机柜加装防雷插座（5KA），达到第三级防护。

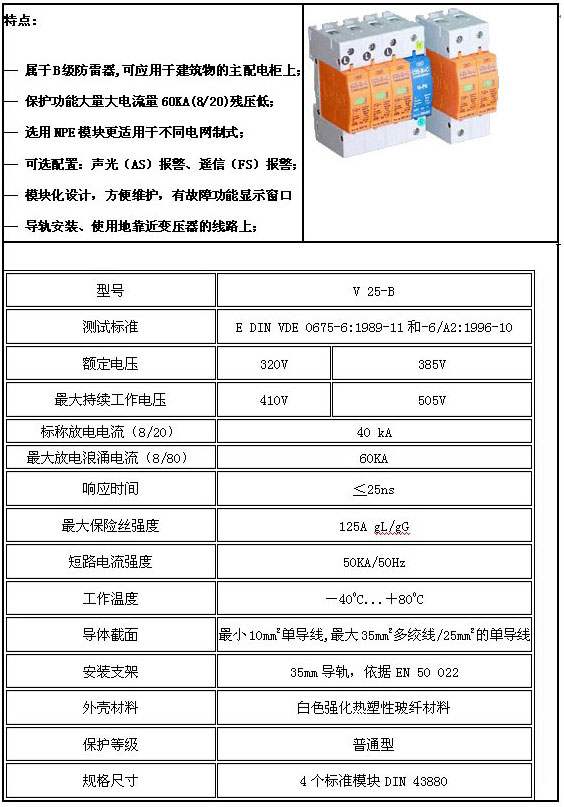

防雷设备技术参数：
OBO V25
四．计算机机房接地系统
计算机机房的接地问题，既是一个复杂的理论问题，在实际工程中又是要求比较严的具体问题。
在计算机机房的建设中，一个良好的接地系统，是机房建设质量的关键问题之一，它主要有两个目的：
1．机房建立接地系统是为了设备和人身的安全。
2．机房建立接地系统是计算机设备稳定、可靠工作的需要。
从防雷的要求看，均压才能避免反击，而均压又要求多点接地。从防干扰的要求应该是单点接地，所以只有做好机房的等电位连接，并通过单点连接到综合地网上，才能使上述两项矛盾的要求兼而顾之。
在机房按下述方案构成等电位网。
2.1 机房及配电室的防静电地板下面用4×40mm紫铜排做成1200×1200mm纵横网格状信号基准等电位网。
2.2 所有设备的“安全保护接地”以及供电电源“交流工作接地”、计算机的“直流信号地”、避雷器的“防雷地”、防静电地板支架、机房内的所有金属构筑物全部连接到等电位网上。
2.3 将机房及其他功能用房的所有单相三孔插座接“地”孔全部连到等电位网上。
2.4 将机房设备外壳全部连到等电位网上。
2.5 用50mm2多芯铜线橡皮电缆将等电位网引到大楼建筑地网（或土建预留出的结构主钢筋上），形成机房设备“单点接地”的实际效果，既可防止独立“直流地网”遭雷电地电位反击而损坏机房电子设备；又可发挥抗干扰的作用。并通过专用仪表测试，其接地电阻小于或等于1欧姆。
