海康威视DS-19D08/19D16系列 动环监控报警主机

产品简介

动环监控报警主机,是一款集模拟量采集、RS-485通信、开关量报警输入输出于一体的多功能动环监控主机。可与空调、UPS、开关电源组等动力设备通信,支持气体、温度、湿度、压力等传感器的模拟量输入,支持模拟量、RS-485数据的本地存储和搜索。适用于钢铁、化工、仓储等场合,以及通信、电力、油井机房和基站的远程动力环境量监测和控制。



特别说明

l  支持国际电工委IEC60875-5-104规约

l  支持SD卡或硬盘数据存储功能;

l  支持模拟量、RS-485数据的本地存储和搜索,带硬盘设备最大支持71亿条数据,带SD卡设备最大支持3.5亿条数据;

l  支持按点号和按变量搜索历史数据,并通过客户端以图标显示;

l  支持点号配置与获取,最大支持1000个点位;

l  支持外接LCD控制键盘、16个操作员用户,可进行防区布撤防、旁路/旁路恢复操作,获取模拟量通道状态和数据;

l  支持触发器联动和随动,以脉冲和非脉冲模式输出;

l  支持8/16路本地4~20mA模拟量接入,满量程精度可以达到0.5%以内;

l  支持模拟量实时数据监测、4级超限报警设置、逐级报警联动输出;

l  支持8/16路报警量输入,具有防剪、防短功能;

l  支持4/8/16路报警输出,输出时间可控,并支持报警联动输出;

l  支持2/4/8路独立RS-485数据通信,其中1路全双工、1/3/7路半双工,均支持建立透明通道;

l  支持RS-485通道虚拟槽位扩展,每个通道扩展4路虚拟槽位;

l  支持RS-485接入外部设备,包括:UPS、电量表、开关电源、有毒气体探测器、空调控制器、温湿度传感器、变压器温显表等;

l  支持5000条报警事件记录与远程检索,事件带日期功能;

l  支持16个远程用户,3个远程数据接收中心,1个远程监听中心;

l  支持设备自检功能,能检测模拟量通道状态和485通信状态;

l  支持断电续航功能,续航时间约20s,能及时上传设备断电信息;

l  支持配置参数掉电保护;

l  支持客户端批量导入导出模拟量配置、485配置、点号配置;

l  支持10/100M自适应网口;

l  支持NTP校时;

l  支持SADP协议;

l  支持1路受控DC12V(警号)输出;

l  支持对外DC12V供电,可以为报警探头提供电源;

l  支持AC 220V主电源接口,主辅电源自动切换;

l  支持外置辅助电源(标准蓄电池),自动充电控制,电压实时监测;

l  高标准的硬件防护技术,浪涌最高4KV,静电防护:接触放电最高9KV、空气放电最高16KV。



接口说明

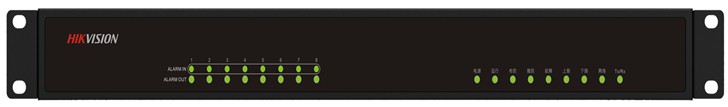

DS-19D08-0802JN前面板

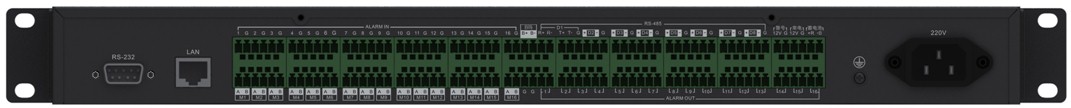

DS-19D08-0802JN后面板
DS-19D08-1604JN前面板
DS-19D08-1604JN后面板

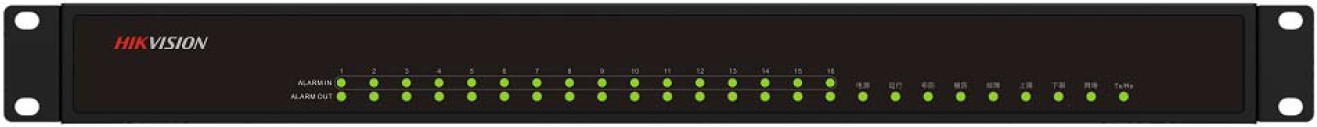

DS-19D16-1608JN前面板
DS-19D16-1608JN后面板

典型应用

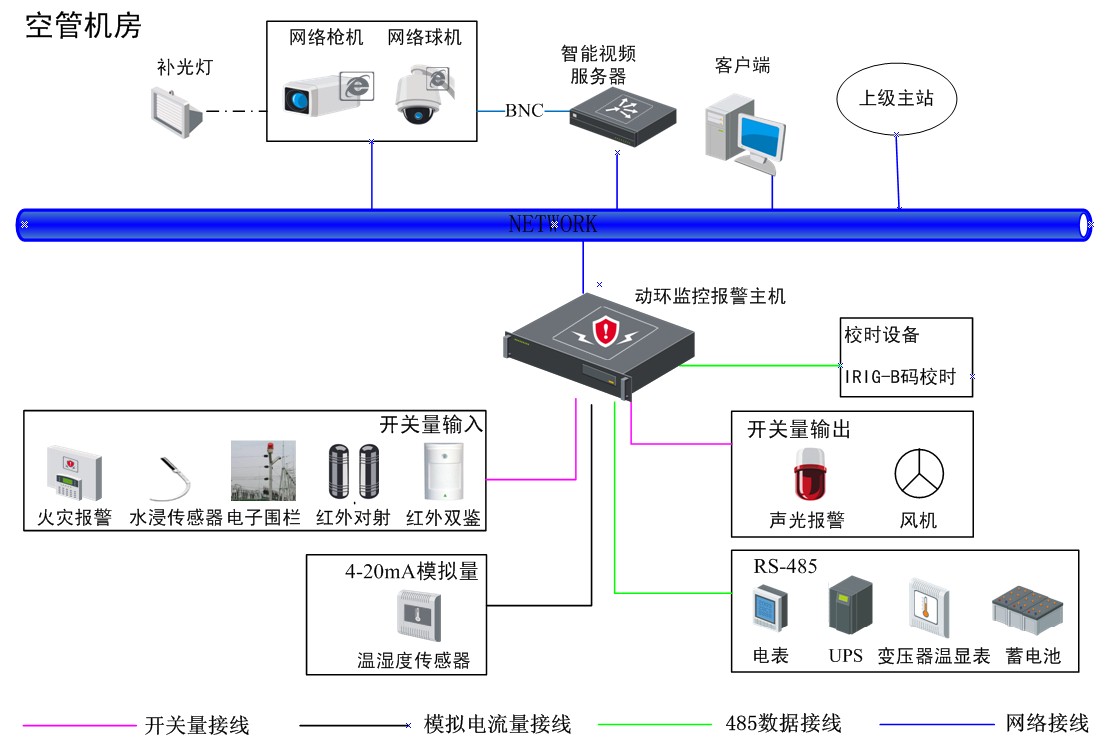

方案一

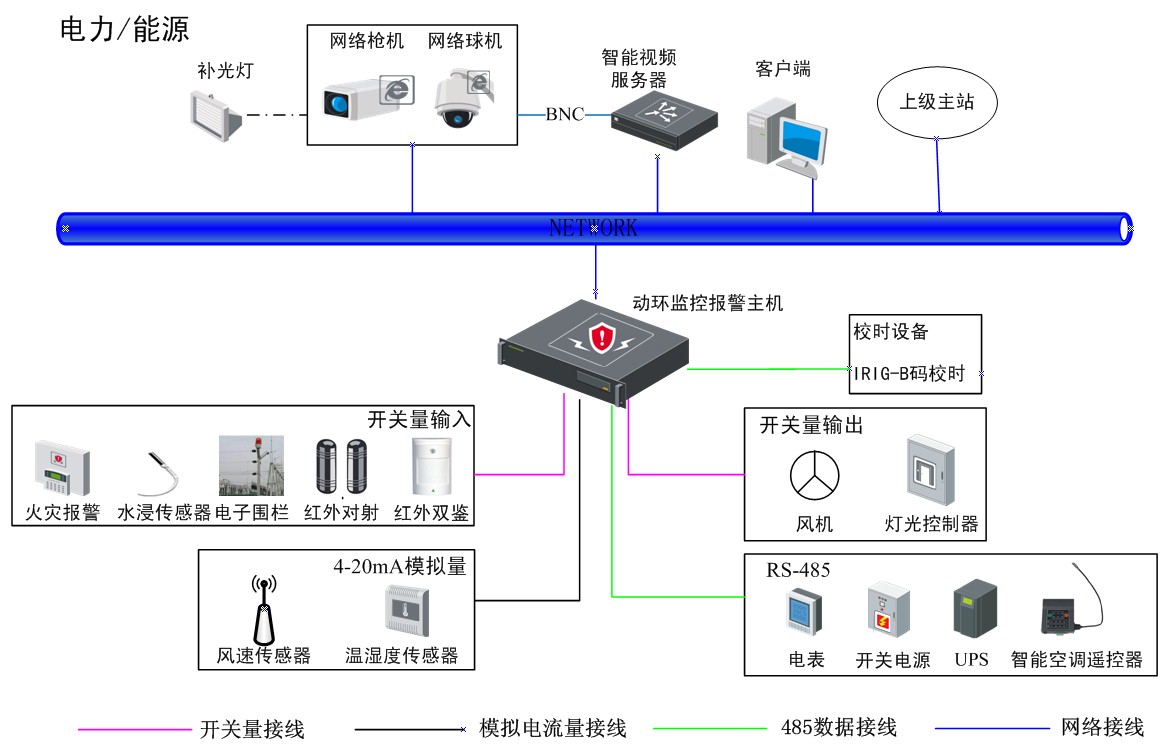

方案二




动环主机参数
电流环信号 8路(4~20mA)
报警输入 8路,开关量
报警输出 4路,开关量
RS-232 1路
RS-485 1路全双工+1路半双工
网口 1个10/100M自适应
校时接口 1(B码)
防拆开关 1
数据存储量 3.5亿条
电源输入 AC220V,50Hz,1.7A
蓄电池供电 1组(+、-),DC12V、7Ah密封铅酸蓄电池
对外供电(受控)/警号 DC12V,1A
对外供电(常电) DC12V,1A
断电续航时间 约20s
功耗 ≤5W(负载供电≤40W)
工作温度 -10℃--+55℃
工作湿度 10%--90%
尺寸 220mm(深)×440mm(宽)×44.5mm(高)
重量 <4kg
