海康威视DS-9104/9108/9116HF-ST网络硬盘录像机


产品简介
    DS-9100HF-ST系列网络硬盘录像机是海康威视自主研发的新一代网络硬盘录像机,它融合了多项专利技术,采用了多项IT高新技术,如视音频编解码技术、嵌入式系统技术、存储技术、网络技术和智能技术等。它既可作为DVR进行本地独立工作,也可联网组成一个强大的安全防范系统。
    DS-9100HF-ST系列网络硬盘录像机可广泛应用于金融、公安、部队、电信、交通、电力、教育、水利等领域的安全防范。

相关型号

型号简称

国标型号

DS-9104HF-ST

HIK/DS-9104HF-ST/-AF-DVR-Ⅱ-A/4-4

DS-9108HF-ST

HIK/DS-9108HF-ST/-AF-DVR-Ⅱ-A/8-8

DS-9116HF-ST

HIK/DS-9116HF-ST/-AF-DVR-Ⅱ-A/16-16


功能特性

• 独特的机箱专利设计,设备运行低噪环保;前置插槽式的硬盘安装方式,安装维护更加便捷;
• 所有模拟通道支持4CIF实时编码;
• 支持HDMI、VGA、CVBS同时输出,HDMI与VGA输出分辨率最高均可达1920x1080p,且可分别预览或回放不同通道的图像;
• 全新的UI操作界面,支持一键开启录像功能;
• 支持冗余录像、假日录像和抓图计划配置;

• 图像预览与回放时,支持音量大小调节;

• 支持预览与回放界面实时截图功能;

• 支持即时回放功能,在预览画面下对指定通道的当前录像进行回放,并且不影响其他通道预览;
• 支持最大16路同步回放及多路同步倒放;
• 支持标签定义、查询、回放录像文件;

• 模拟通道前4路支持区域入侵与越界侦测报警、布防及联动;

• 支持回放时对录像场景的自定义区域进行智能搜索;
• 支持智能回放,提高录像回放效率,节约回放录像的时间;
• 支持重要录像文件加锁保护功能;
• 支持硬盘配额和硬盘盘组存储模式,可对不同通道分配不同的录像保存容量或周期;
• 支持抽帧录像存储模式,有效延长录像存储时间;
• 支持8个SATA接口,1个eSATA盘库,可用于录像和备份;
• 双千兆网卡,支持网络容错、负载均衡以及双网络IP设定等应用;
• 支持海康威视DDNS域名解析系统;
• 支持远程零通道预览,使用1路零通道编码视频,预览多通道分割的视频画面,充分获取监控图像信息的同时节省网络传输带宽;
• 支持网络检测(网络流量监控、网络抓包、网络通畅)功能;
• 支持视频质量诊断(VQD)技术,对输入的模拟视频信号进行质量分析与预警;
• 首创的双操作系统设计,系统运行更加可靠。



注意:建议使用监控专用硬盘进行数据存储

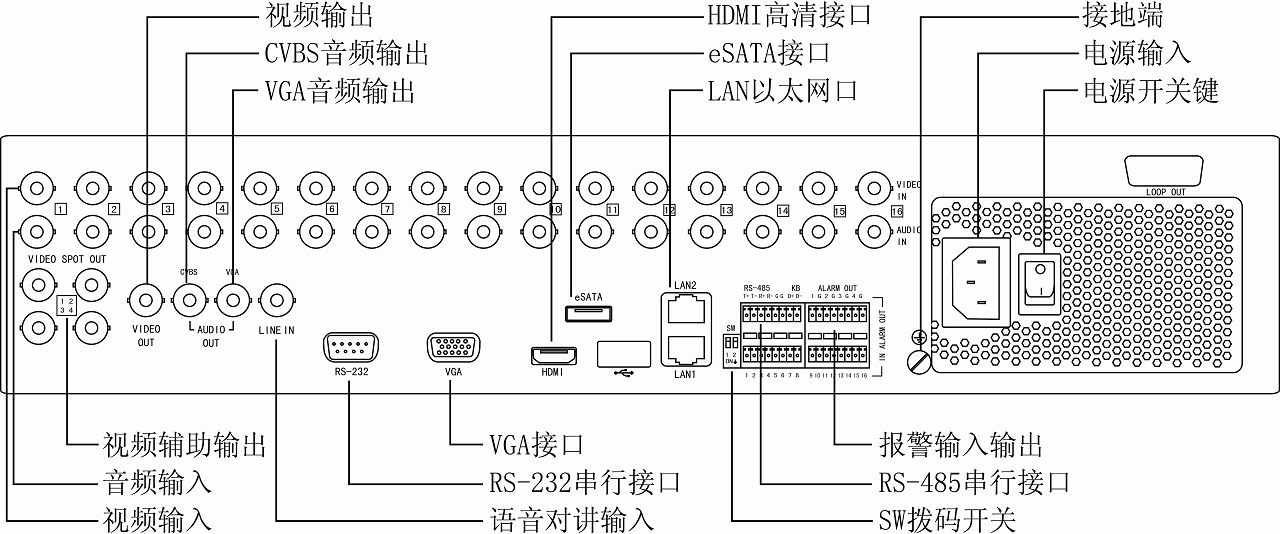

物理接口
DS-9116HF-ST


注:DS-9104HF-ST、DS-9108HF-ST后面板与此相似,仅视音频输入通道分别为4、8路。

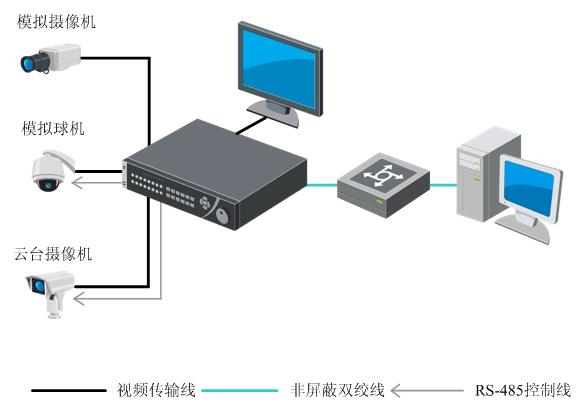

典型应用



视音频输入
模拟视频输入 16路,BNC接口(电平:1.0Vp-p,阻抗:75Ω),
PAL/NTSC自适应
音频输入 16路,BNC接口(电平:2.0Vp-p,阻抗:1kΩ)
视音频输出
HDMI输出 1路,分辨率:1024*768/60Hz,1280*720/60Hz,
1280*1024/60Hz,1600×1200/60Hz,
1920*1080p/50Hz,1920*1080p/60Hz
VGA输出 1路,分辨率:1024*768/60Hz,1280*720/60Hz,
1280*1024/60Hz,1600×1200/60Hz,1920*1080p/60Hz
CVBS主输出 1路, BNC接口(电平:1.0Vp-p,阻抗:75Ω)分辨率:
PAL制式704*576;NTSC制式704*480
CVBS 辅助输出 4 路,BNC 接口(电平:1.0Vp-p,阻抗:75Ω)分辨率:
PAL 制式 704*576;NTSC 制式 704*480
音频输出 2路,BNC接口(线性电平,阻抗:600Ω)
视音频编码参数
视频压缩标准 H.264
视频编码分辨率 4CIF/2CIF/CIF/QCIF
视频帧率 PAL:1/16--25帧/秒、NTSC:1/16--30帧/秒
视频码率 32Kbps-8192Kbps,可自定义,最大8192Kbps
码流类型 复合流/视频流
音频压缩标准 OggVorbis
音频码率 16kbps
双码流 支持
同步回放 最多支持16路
硬盘驱动器
类型 8个SATA接口,1 个 eSATA 接口
最大容量 每个接口支持容量最大4TB的硬盘
录像管理
录像/抓图模式 手动录像/抓图、定时录像/抓图、移动侦测录像/抓图、报警录像/抓图、
动测或报警录像/抓图、动测和报警录像/抓图
回放模式 即时回放、常规回放、事件回放、标签回放、智能回放、外部文件回放、图片回放
备份模式 常规备份、事件备份、图片备份
网络管理
网络协议 IPv6、HTTPS、UPnP(即插即用)、SNMP(简单网络管理)、
NTP(网络校时)、SADP(自动搜索IP地址)、SMTP(邮件服务)、
NFS(接入NAS)、iSCSI(IP SAN应用)、
PPPoE(拨号上网)、FTP等
外部接口
语音对讲输入 1个,BNC接口(电平:2.0Vp-p,阻抗:1kΩ)
网络接口 2个,RJ45 10M/100M/1000M自适应以太网口
串行接口 1个,标准RS-485串行接口;
1个,标准RS-232串行接口;
1个,键盘485串口
USB接口 2个,USB 2.0
报警输入 16路
报警输出 4路
其他
电源 AC220V,50HZ
功耗(不含硬盘) ≤45W
工作温度 -10℃--+55℃
工作湿度 10%--90%
机箱 19英寸标准2U机箱
尺寸 445mm(宽)×470mm(深)×90mm(高)
重量(不含硬盘) ≤11Kg
