产品简介：
DS-7800HUH-F2/N系列嵌入式网络硬盘录像机是海康威视新一代四混合同轴高清硬盘录像机产品。本系列产品兼容HDTVI、AHD等多种同轴高清规范，可任意接入HDTVI、AHD、模拟、网络信号；可禁用任意路数模拟通道，转换为IP通道，兼具DVR和NVR的双重功能。8/16路设备支持4K超高清显示。并采用多项IT高新技术，既可本地实现独立高清监控，也可联网组成一套强大的安全防范系统。
DS-7800HUH-F2/N系列嵌入式网络硬盘录像机可广泛应用于金融、公安、部队、电信、交通、电力、教育、水利等领域的安全防范。
功能特性：
符合HDTVI、AHD等信号标准规范，支持HDTVI、AHD、模拟、网络四混合信号接入。
XVR系列产品，支持接驳符合海康威视、ONVIF协议的网络摄像机；支持禁用所有模拟通道，转换为IP通道。
支持Smart264编码。相同分辨率，码率更低；相同硬盘，录像时间更持久。
全路数支持高清300万信号预览。
远距离同轴电缆传输，TVI 720P信号最高支持1200米可靠传输。
支持通过同轴电缆传输控制信号，可进行云台及摄像机菜单控制，简单便捷。
支持HDMI与VGA同源输出，8/16路设备支持HDMI接口4K超高清显示输出，4路设备支持HDMI接口高清1080p显示输出，支持VGA接口高清1080p显示输出。
便捷的UI操作界面，支持一键开启录像功能。
支持主、子码流同时录像。
支持录像文件按时间打包。
支持最大4/8/16路同步回放及多路同步倒放。
支持标签定义、查询、回放录像文件。
支持海康SMART IPC越界、进入区域、离开区域、区域入侵、徘徊、人员聚焦、快速移动、非法停车、物品遗留、物品拿取、人脸、车牌、音频输入异常、声强突变、虚焦以及场景变更等多种智能侦测接入与联动，支持智能搜索、回放及备份功能，有效提高录像检索与回放效率。
支持超高速回放。
支持硬盘配额和硬盘盘组存储模式，可对不同通道分配不同的录像保存容量或周期。
支持视频质量诊断(VQD)功能，对输入的模拟视频信号进行质量分析与预警。
支持远程零通道预览，使用1路零通道编码视频，预览多通道分割的视频画面，充分获取监控图像信息的同时节省网络传输带宽。
支持萤石云服务，可一键配置上网。
支持GB28181、Ehome协议接入平台。
物理接口：

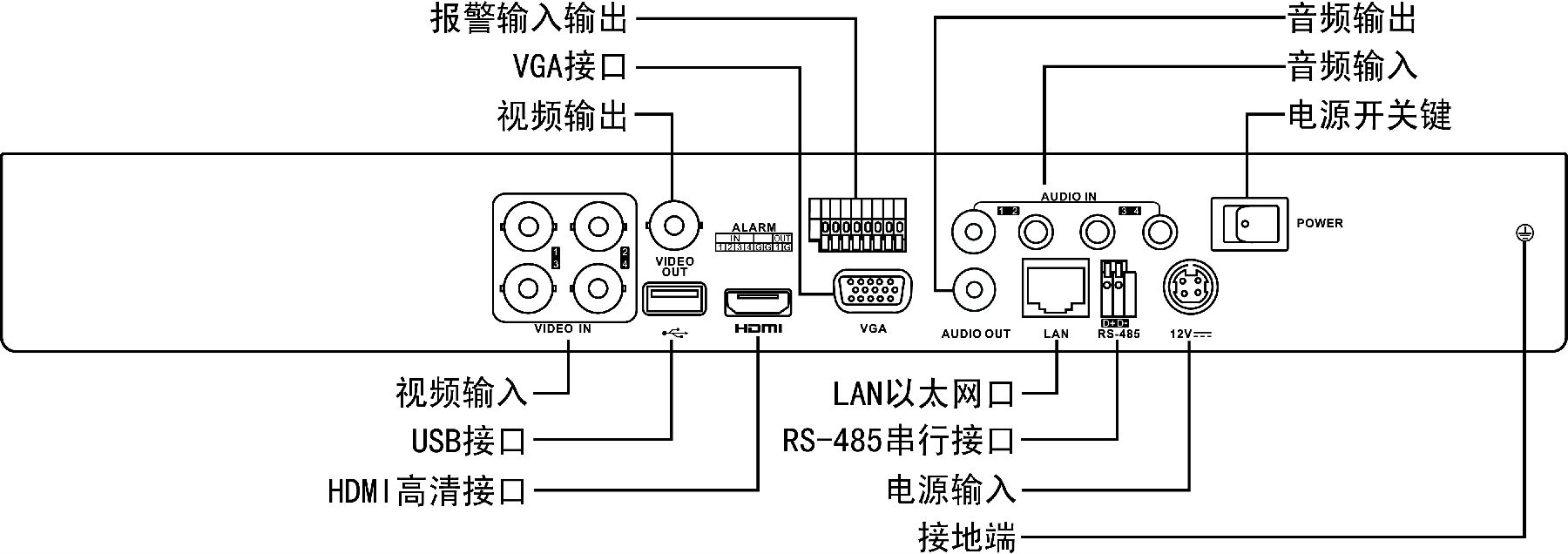

DS-7804HUH-F2/N后面板
备注：DS-7808/16HUH-F2/N后面板与此类似，视频输入、报警输入输出路数不同，具体请以实物为准。

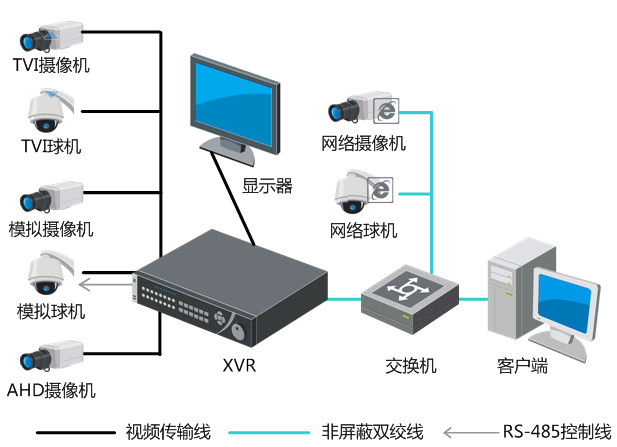

典型应用：
|
视音频输入
|
|
视频输入 |
4路 |
|
视频输入信号类型 |
BNC接口(支持同轴视控) |
|
同轴高清输入 |
HDTVI：720P25、720P30、720P50、720P60、1080P25、1080P30、3MP
AHD：720P25、720P30 |
|
模拟信号输入 |
CVBS |
|
网络视频输入 |
默认：2路，最大接入分辨率400W；
禁用全部模拟通道：6路，最大接入分辨率400W |
|
音频输入 |
4路，RCA接口（电平：2.0Vp-p，阻抗：1kΩ） |
|
备注 |
TVI、AHD信号无法任意混合接入，需每两个通道作为一组进行绑定（CH1和CH2为一组，CH3和CH4为一组，以此类推），
实际接入信号需要与勾选信号模式相符。若某通道选择了“TVI/CVBS”模式，可任意接入TVI、CVBS信号；若某通道选择了“AHD”模式，仅可接入AHD信号；若某通道选择了“IP”模式，该通道可接入IPC。以上信息仅供参考，不同硬件和版本会有差异，请以具体设备配置为准。 |
|
|
视音频输出
|
|
CVBS输出 |
1路，BNC接口 |
|
VGA输出 |
1路，与HDMI同源，分辨率：1920×1080/60Hz、1280×1024/60Hz、1280×720/60Hz、1024×768/60Hz |
|
HDMI输出 |
1路，分辨率：1920×1080/60Hz、1280×1024/60Hz、1280×720/60Hz、1024×768/60Hz |
|
音频输出 |
1路，RCA接口（线性电平，阻抗：1KΩ） |
|
|
视音频编解码参数
|
|
视频压缩标准 |
H.264 |
|
视频编码分辨率 |
3MP非实时编码，1080P/720P/WD1/4CIF/VGA/CIF实时编码 |
|
视频帧率 |
1/16fps～实时 |
|
视频码率 |
32Kbps～10Mbps，最大10Mbps |
|
码流类型 |
复合流/视频流 |
|
双码流 |
支持，子码流WD1/4CIF非实时，CIF/QVGA/QCIF实时编码 |
|
音频压缩标准 |
G.711u |
|
音频码率 |
64Kbps |
|
同步回放 |
4路 |
|
|
硬盘驱动器
|
|
类型 |
2个SATA接口 |
|
最大容量 |
每个接口支持容量最大6TB的硬盘 |
|
|
录像管理
|
|
录像模式 |
手动录像、定时录像、事件录像、移动侦测录像、报警录像、动测或报警录像、动测且报警录像 |
|
回放模式 |
即时回放、常规回放、事件回放、标签回放、智能回放、外部文件回放、分时段回放、日志回放 |
|
备份模式 |
常规备份、事件备份、剪辑备份 |
|
|
网络管理
|
|
网络协议 |
IPv6、HTTPS、UPnP（即插即用）、NTP（网络校时）、SADP（自动搜索IP地址）、SMTP（邮件服务）、ONVIF等 |
|
|
外部接口
|
|
语音对讲输入 |
1路，与第一通道音频复用，RCA接口（电平：2.0Vp-p，阻抗：1kΩ） |
|
网络接口 |
1个，RJ45 10M/100M自适应以太网口 |
|
USB接口 |
2个（分别位于前、后面板），USB 2.0 |
|
串行接口 |
1个，标准RS-485串行接口，半双工 |
|
报警输入 |
4路 |
|
报警输出 |
1路 |
|
|
其他
|
|
电源 |
DC12V |
|
功耗（不含硬盘） |
≤15W |
|
工作温度 |
-10℃～＋55℃ |
|
工作湿度 |
10％～90％ |
|
机箱 |
380拉伸机箱 |
|
尺寸 |
380mm（宽）×320mm（深）×48mm（高） |
|
重量（不含硬盘） |
≤1.5Kg |
|
