车牌识别系统

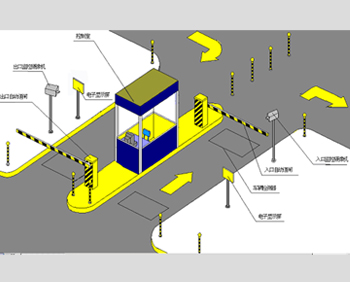

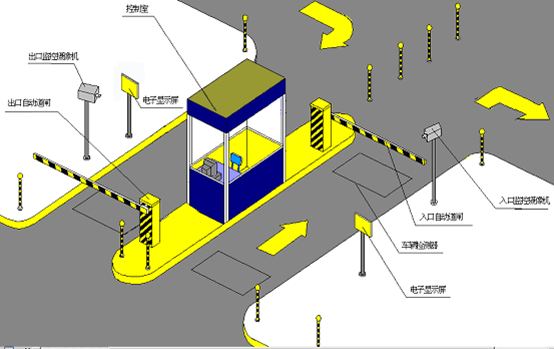

停车场车牌识别系统配置（一进一出）：

2台道闸（6米内直杆），4个地感检测器（含线圈），2台电子显示屏，2台摄像机，转换器1个，图像采集卡1个，自备管理电脑1台，自备管理收费岗亭1个。

1.车牌识别简介：

车牌识别技术（License Plate Recognition， LPR）以计算机技术、图像处理技术、模糊识别为基础，建立车辆的特征模型，识别车辆特征，如号牌、车型、颜色等。它是一个以特定目标为对象的专用计算机视觉系统，能从一幅图像中自动提取车牌图像，自动分割字符，进而对字符进行识别，它运用先进的图像处理、模式识别和人工智能技术，对采集到的图像信息进行处理，能够实时准确地自动识别出车牌的数字、字母及汉字字符，并直接给出识别结果，使得车辆的电脑化监控和管理成为现实。

我公司识别核心汲取了国外及目前车牌识别算法的精华，并在此在基础上作了优化和改进，使得定位及识别的速度及准确性得到了很大的提升，特别是对光照的要求，因为过多地依赖环境无疑对安装及推广应用形成了障碍。由于安装位置的不固定性，车牌的反光，逆光，背光等因素将直接影响车牌的识别，改进过的算法对以上车牌的识别得到了很大提升。

 DLL的集成识别模块形式和绿色免安装为客户集成带来了许多的便利，在线的及时学习及即时加入技术可以识别新的车牌汉字及即时提升识别的准确率。

2.系统作业流程说明：

1）车辆进入：

①、车辆驶入车牌摄像机抓拍区域，触发地感线圈。

②、车牌识别系统自动抓拍车辆的的图像并识别出车牌识号，然后通过检索数据库得出车辆类别。

③、显示屏显示该车的有效期（贵宾车或月租车）或余额（储值车），欢迎光临等提示语。

④、语音播放识别出来的车牌，欢迎光临等提示语。

⑤、如果非满位或该车属固定车辆情况，闸机放行，同时记下车辆进入时间。车辆越过进口，驶入停车场内，车位显示屏刷新车位。

整个过程自动完成，无须工作人员干预。车辆一直处于行驶状态，无段暂停。

2）车辆离开：

①、车辆驶入车牌摄像机抓拍区域，触发地感线圈。

②、车牌识别系统自动抓拍车辆的的图像并识别出车牌识号，然后通过检索数据库得出车辆类别。

③、显示屏显示该车的有效期（贵宾车或月租车）或余额（储值车），收费金额（临时车），祝您一路顺风等提示语。

④、语音播放识别出来的车牌，祝您一路顺风等提示语。

⑤、如果该车属固定车辆情况，闸机自动启竿放行。电脑调出该车入场时的抓拍图像，入场时间等。如果是临时停车，则车辆须暂停交费方能离开，这点和IC卡方案相同。如果车辆被列入黑名单，不管是临时还是固定车辆，闸机不会打开，同时系统都会发出报警信号，通知工作人员注意。

⑥、车辆越过进出口，驶入离开停车场，系统记下车辆离开时间，车位显示屏刷新车位。

3.系统基本功能及特点：

固定车辆全自动化管理，临时车辆半自动化管理，减少车辆通行时间，为车主争取时间，智能化管理。

①、免去读卡器安装、维护带来的麻烦。

②、车主无须担心用IC卡掉失造成的麻烦。

③、独特滚动式LED中文电子显示屏提示，使车主和管理者一目了然。

④、减少工作人员，效率高。

⑤、省去IC卡的费用，同时无须担心IC卡不足的问题。

⑥、可与警方报警系统联动运行，有效打击违法车辆，协助社会治安管理。

⑦ 、有防抬杆、全卸荷、光电控制、带准确平衡系统的高品质挡车道闸。

⑧、可靠性和适应性的数字式车辆检测系统。

⑨、砸车装置可保证无论是进场车辆或发生倒车的车辆，只要在闸杆下停留，闸杆就不会落下。

4.系统基本设施及特点：

1）全自动挡车道闸

①、特别设计一套卸荷装置，以防止外力损坏；

②、行程控制以光电开关代替机械行程开关；

③、特别设计一套平衡机构，确保运行轻快、平稳、输入功率小；

④、增设紧急手动装置，以防止意外事件的发生；

⑤、增设一套防砸车控制系统，确保车辆安全；

⑥、全电路无触点控制系统，确保车辆安全。

2）数字式车辆检测器

①、以数字量逻辑判断代替传统的模拟量开关判断，确保判断的准确性；

②、全天候性能设计，排除了外界环境变化对系统影响（天气变化、使用时间变化等）；

③、感应量灵活调节，确保客户对不同车辆的判别要求；

④、快速反应设计，适应大车流量的运行系统；

⑤、智能逻辑判断，确保各类复杂组合的判断。

3）中文电子显示屏

①、采用全进口LED发光管，确保亮度；

②、采用全进口集成块和单片机，确保编程可靠，修改方便；

③、全中文滚动显示，内容丰富；

④、防雨式设计，确保全天候可靠运行；

⑤、板块式设计，维修，更换便捷，且不影响系统的运行；

⑥、深色底设计，增加显示亮度。

4）电脑

负责整个系统的控制和管理，包括车牌抓拍识别，起落闸竿。采用工控机，性能稳定，容易扩容。大容量内存和超大容量硬盘，使系统数据储存量达3年以上，采用Intel CPU 2.0GHZ 以上，使系统快速处理数据。

5） 补光设备

光线不足的环境中必需使用补光灯。补光设备可选用LED灯或泛光灯。泛光灯单车道补光的功率≤150W， N个车道补光的功率≤N*150W。LED补光灯采用高亮发光二极管（LED）来制作的， 他有运行稳定，发热量低，低能耗，使用寿命长的特点。现在一般的使用的高亮发光二极管都是5mm。

6）车辆监控摄像机

   全天候机24小时监控，采用1/2’ 高性能CCD，精确抓拍车辆图像，为系统提供高质量的图像以满足车牌识别系统需要，具备强光抑制功能，确保夜晚同标能拍摄到车辆的前景图像。

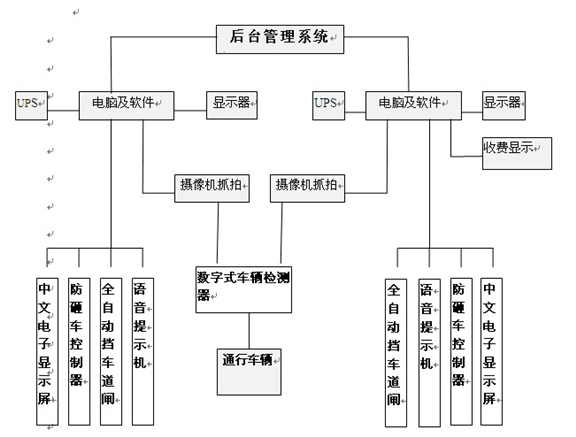

5.系统管理流程：
